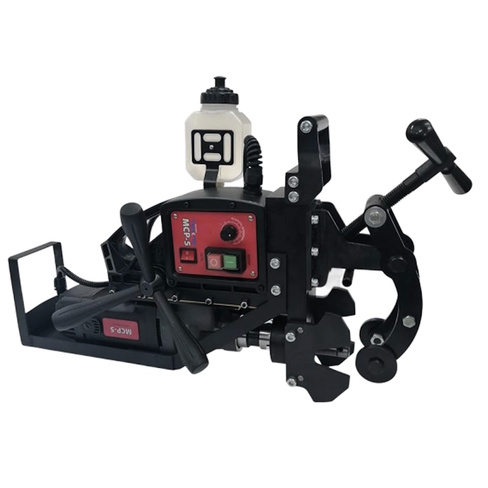

Станок МСР-5 с электрическим двигателем предназначен для выполнения отверстий диаметром до 36 мм кольцевыми фрезами (корончатыми сверлами) в рельсах Р-50 и Р-65/
Установка машины на рельс:
Совместить одну из кольцевых канавок линейки с торцом корпуса линейки, зафиксировать винтом. Установить машину на рельс так, чтобы край линейки касался торца рельса. Зафиксировать машину на рельсе при помощи рукоятки. Произвести сверление. Положение кольцевых канавок от края линейки соответствует расположению болтовых отверстий от торца рельса: для Р50 66 мм, 216 мм, 356 мм; для Р65 96 мм, 316 мм, 446 мм. 3.5
Подключение системы охлаждения:
Убедиться, что край рамы машины находится между колышком и трубкой подачи СОЖ. Далее подключить шланг подачи СОЖ при помощи штуцера и заполнить бачок охлаждающей жидкостью. Установить бачок на машину на соответствующие крепления в вертикальном положении. В качестве охлаждения запрещено использовать воду! Допускается использование в качестве охлаждающей жидкости смеси воды и масла веретенного.
Сверление:
Установить сетевой выключатель в положение „I”. Установить необходимые обороты двигателя. Далее нажать зеленую клавишу MOTOР, чтобы включить электродвигатель. Поворачивать рукоятки, чтобы подать фрезу к рельсу и начать сверление.
Рекомендуемая частота вращения для корончатых сверл с твердосплавными пластинами (TCT) при сверлении железнодорожных рельсов:
Диаметр сверла 12-18 мм - 530 об\мин
Диаметр сверла 19-25 мм - 380-500 об\мин
Диаметр сверла 26-32 мм - 300-360 об\мин
Диаметр сверла 33 -39 мм - 265-290 об\мин.
На станке установлен регулятор оборотов для установки скорости вращения вручную.
